Kabelbomen
Maak complexiteit beheersbaar: combineer mechanische en elektrotechnische engineering
Door de trend naar toenemende elektrificatie neemt het aantal componenten, kabels en draden in veel producten toe. Het gebruik van professionele gereedschappen en intelligente software wordt steeds belangrijker om het overzicht te houden over essentiële aspecten tijdens het productontwerp. Herhaaldelijke wijzigingsverzoeken van klanten maken de productontwikkeling nog complexer. Geavanceerde systemen die machinebouw en elektrotechniek met elkaar verbinden, en die informatie opleveren waarmee de productie aan de slag kan, maken deze complexiteit beheersbaar. Hiermee kunt u de kwaliteit van uw producten verhogen en tegelijkertijd de kosten verlagen.
Kabelboomontwikkeling: vergelijking van traditionele- met 3D-ontwerpen
Het samenstellen en documenteren van kabelbomen zijn te beschouwen als een kritisch proces op het snijvlak van ontwerp en productie. Het werken met een digital twin bij de ontwikkeling van kabelbomen kan voor u als bedrijf een meerwaarde bieden. Hieronder vindt u de twee verschillende ontwerpmethodieken.

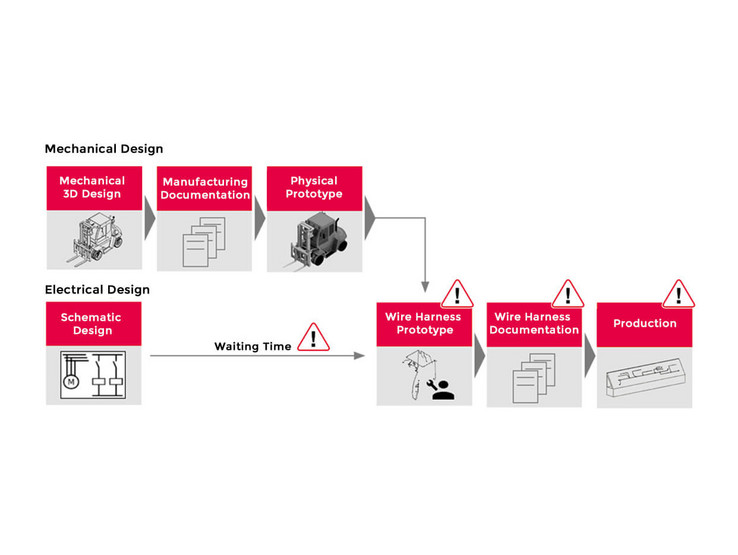

Wachttijd bij traditionele werkprocessen
In traditionele werkprocessen voor de ontwikkeling van kabelbomen vinden alle werkzaamheden na elkaar plaats. Gegevens die relevant zijn voor de productie komen pas naar voren als er een fysiek prototype voorhanden is. Iteratielussen en herontwerp komen daarom vaak voor, met veelvuldige fouten, vertragingen en extra kosten als gevolg.

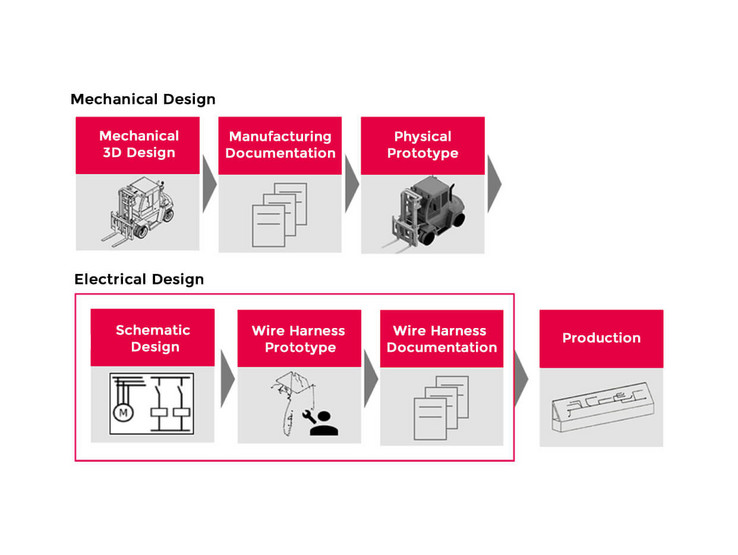

Ontwikkeling van 3D-kabelbomen met digitaal prototype
Het gebruik van 3D CAD software leidt tot een veel efficiënter ontwikkelproces voor kabelbomen en bekabeling. Eerst wordt een digital twin gemaakt in plaats van een fysiek prototype. Alle relevante gegevens en productietekeningen kunnen automatisch worden afgeleid uit deze digital twin. Dit digitale model bewijst zijn voordelen vooral ook als er vaak wijzigingen worden aangebracht. Wijzigingen kunnen namelijk snel en zonder bijkomende kosten worden doorgevoerd.
EPLAN Harness proD voor kabelboomontwerpen in 3D
EPLAN Harness proD is software voor het efficiënt ontwerpen en documenteren van draden en kabelbomen. Geautomatiseerde stappen van het inlezen van het EPLAN project tot het routeren van de draden en het maken van de documentatie zijn de sterke punten. EPLAN Harness proD geeft u de mogelijkheid tot naadloze integratie in PDM-omgevingen dankzij compatibiliteit voor het importeren van mechanisch relevante informatie uit verschillende MCAD-systemen en ECAD-informatie. Het maakt uw kabelboomontwerp onafhankelijk van de beschikbaarheid van een mechanisch prototype.
