Pneumatiek en hydrauliek
Professionele engineering van pneumatiek tot smering
Het pneumatische- en/of hydraulische ontwerp moet samen met het elektrotechnische ontwerp in dezelfde documentatie worden opgenomen. Een interdisciplinaire aanpak is hierbij noodzakelijk. EPLAN heeft voor u de juiste oplossing voor deze verschillende engineersdisciplines - gecombineerd in een geïntegreerde softwareomgeving.
Fluid: optimaal gebruik
In uw dagelijkse werkzaamheden op het gebied van Fluid-engineering komt u talloze activiteiten en uitdagingen tegen. En heeft u te maken met verschillende richtlijnen en normen. EPLAN biedt u graag ondersteuning bij uw interdisciplinaire engineeringsaanpak.
Engineeringsactiviteiten voor Fluid
Het ontwerpen van verschillende systemen voor een machine- of installatie is één van de belangrijkste activiteiten. Zoals het ontwerpen van de persluchttoevoer voor pneumatische systemen en de olietoevoer voor hydraulische systemen. Ook komen daarbij de aandrijvingen voor beide varianten. U moet ook de besturingssystemen voor de installatie ontwerpen en zowel de Fluid-systemen als de elektrotechnische systemen documenteren. Door het maken van de schema's worden de verbindingen tussen de verschillende componenten van de vier Fluid deelgebieden en de elektrotechnische besturingen in kaart gebracht.
Integreer uw Fluid-engineering volgens vastgestelde normen en richtlijnen
De pneumatiek en hydrauliek moeten voldoen aan verschillende normen en richtlijnen. Een positief neveneffect is dat u daarmee de basis legt voor een uniforme en gestandaardiseerde database voor uw documentatie. Enkele belangrijke normen voor het maken van Fluid-schema's zijn ISO 1219, IEC 81346 en IEC 61355. De identificatie van apparaten wordt geregeld door IEC 81346, die u ondersteunt bij het structureren van producten en bij interdisciplinaire engineering. IEC 61355 regelt het type documentatie. Dit is een nuttige richtlijn om meerdere pagina's documentatie op een geïntegreerde manier te organiseren. Ontwerpen die zijn gemaakt volgens de normen verdienen zich snel terug door de verhoogde efficiëntie van uw engineering.
Fluid-engineering: alle oplossingen vanuit één bron
Fluid-ontwerpen moeten aan veel criteria voldoen. Symbolen, circuits, buizen en leidingen moeten allemaal gemakkelijk te vinden en te gebruiken zijn. De nummering van verschillende onderdelen moet automatisch plaatsvinden, terwijl de onderdelen tegelijkertijd moeten overeenkomen met de stuklijst. Dit vereenvoudigt de latere productie en ingebruikname. Het maken van schema's moeten geautomatiseerd kunnen worden, terwijl het navigeren door de ontwerpen eenvoudig moeten zijn via kruisverwijzingen. Haal uw voordeel uit onze geïntegreerde oplossingen om uw Fluid-ontwerpen efficiënter te maken.
Engineeren en automatisch documenteren
EPLAN Fluid is uw engineeringtool speciaal voor het engineeren en automatisch documenteren van circuits in pneumatiek, hydrauliek, koeling en smering. Het stelt u in staat om al uw engineeringsuitdagingen onder de knie te krijgen, schema's te ontwerpen die aan de normen voldoen en uw gegevens beschikbaar te maken voor downstream-afdelingen met interdisciplinaire projectbetrokkenheid.
Apparaatgegevens voor Fluid Power Engineering
Hoogwaardige apparaatgegevens zijn essentieel voor het efficiënt ontwerpen van uw Fluid-schema’s. Vragen die moeten worden beantwoord, zijn onder andere: welke apparaten moeten met elkaar worden verbonden pneumatiek- en hydrauliektechnologie? Hoeveel aansluitpoorten hebben deze apparaten? Wat zijn de technische parameters, afmetingen en gewichten? Hoe voorzie ik de aanschaf van de benodigde apparaatgegevens? Met behulp van het EPLAN Data Portal heeft u toegang tot grote aantallen hoogwaardige apparaat- en componentgegevens van een steeds groter wordende groep fabrikanten.
Productiedocumentatie en 3D-planning
Voor een probleemloze implementatie in de productie moet de productiedocumentatie worden afgeleid uit de Fluid-schema's en automatisch worden aangemaakt. Op deze manier kan de documentatie ook optimaal worden gebruikt voor verdere stappen in de waardeketen. EPLAN Pro Panel helpt u een digital twin te realiseren als basis voor uw geïntegreerde schakelkasten.
Koppeling van EPLAN en Festo in één digitale omgeving
In de huidige tijd is een enorme hoeveelheid data beschikbaar waaruit machinebouwers kunnen putten wanneer zij een machine ontwerpen. De praktijk leert dat het daarbij niet altijd eenvoudig is samen te voegen tot een logisch geheel. In een samenwerking tussen Festo en EPLAN is een oplossing ontwikkeld waarbij dit wel mogelijk is.
Koppeling van EPLAN en Festo in één digitale omgeving
In de huidige tijd is een enorme hoeveelheid data beschikbaar waaruit machinebouwers kunnen putten wanneer zij een machine ontwerpen. De praktijk leert dat het daarbij niet altijd eenvoudig is samen te voegen tot een logisch geheel. In een samenwerking tussen Festo en EPLAN is een oplossing ontwikkeld waarbij dit wel mogelijk is.

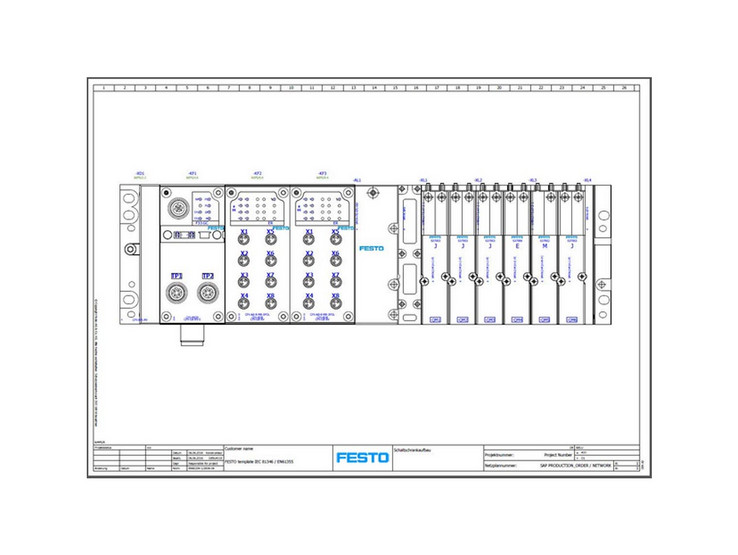

Festo Smart Engineering webservice
Festo Valve Terminal Configuratie
Festo en EPLAN werkten samen aan de ontwikkeling van de webservice 'Smart Engineering'. Hiermee kunnen Festo-klanten met behulp van een app een compleet EPLAN project maken.
WebService 'Smart Engineering'
De webservice 'Smart Engineering' stelt Festo-klanten in staat om met behulp van een app een compleet EPLAN project te maken. Dit betekent een individuele configuratie van complexe producten in slechts enkele minuten - inclusief klepaansluitingen en handlingsystemen. EPLAN Engineering Configuration (EEC) in combinatie met EPLAN Fluid en EPLAN Electric P8 dienen als de technische basis voor dit alles.
